RF前端無線收發模塊和通信天線連接的方法步驟

RF無線收發模塊在生活中的應用可謂是無處不在，遙控器、遙控門、無線安防報警等領域都會應用到無線收發模塊。RF前端無線收發模塊之所以要和通信連接是為了讓無線傳輸距離更遠，那么你知道無線收發模塊怎么和通信連接么?本文將為您介紹無線收發模塊和通信天線的連接方法。 天線是通信系統的重要組成部分，其性能的好壞直接影響通信系統的指標，RF模塊要求的天線阻抗為50歐姆。通用的天線有SMA轉接直頭/彎頭棒狀天線、吸盤天線、彈簧天線等，用戶可根據自身環境情況選擇適合的天線。

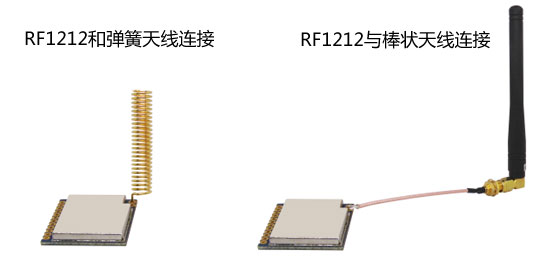

以RF模塊RF1212、彈簧天線SW433-TH22、彎頭棒狀天線SW433-WT100為例子，說明連接步驟：

與彈簧天線連接

將彈簧天線彎曲類似勾的部分勾住RF模塊RF1212的ANT腳位，并將其焊接好，這樣就完成了與彈簧天線的連接。

與棒狀天線連接

將SAM延長線末端焊接到RF模塊RF1212的ANT和GND腳位，再把SAM延長線的頭與棒狀天線連接起來。

以上就是RF無線收發模塊和通信天線連接的方法步驟，不同的無線收發模塊選擇不同頻段的通信天線，天線種類不一樣連接的方法也不一樣，但多數是大同小異的，本文僅列舉了RF模塊和彈簧天線/棒狀天線連接的方法。
